Kessel(leistungs)schalter

1. выключатель баковый



выключатель баковый
Выключатель, дугогасительные устройства которого расположены в металлическом заземленном корпусе (баке).
[ГОСТ Р 52565-2006]

EN

dead tank circuit-breaker
a circuit-breaker with interrupters in an earthed metal tank
[IEV number 441-14-25]

FR

disjoncteur à cuve mise à la terre
disjoncteur dont les organes de coupure sont placés dans une cuve métallique mise à la terre
[IEV number 441-14-25]

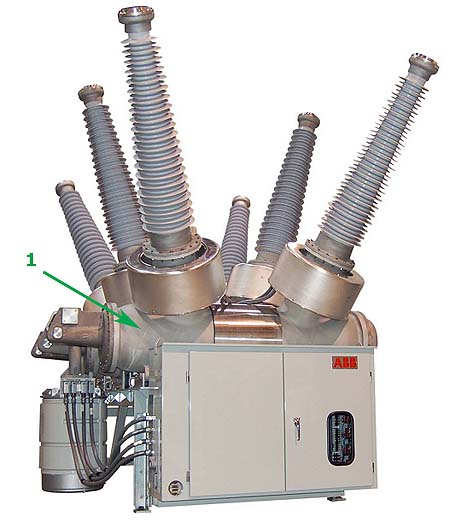

Рис. ABB
Баковый элегазовый выключатель
1 - Алюминиевый корпус (бак)

Схематическое изображение полюса бакового элегазового выключателя в разрезе

1,2 - Контактный вывод для присоединения высоковольтного провода;
3 - Изолятор (покрышка);
4 - Токопровод;
5 - Элегаз или смесь газов SF₆/CF₄;
6 - Корпус (бак);
7 - Контактный узел (дугогасительное устройство);
8 - Механическая связь с приводом выключателя.
